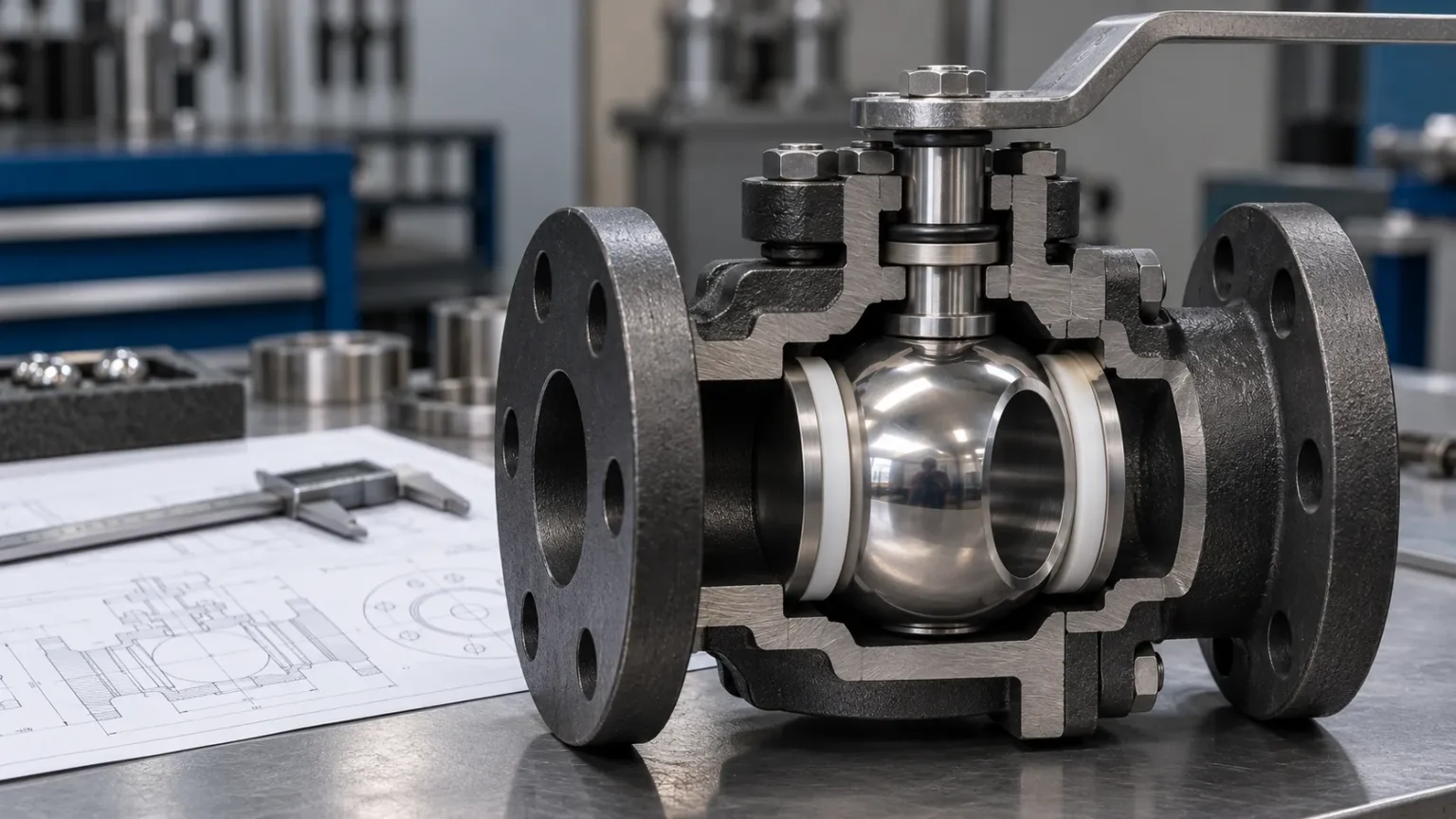

در مشخصات بعضی شیرهای توپی عبارت «بدنه فولادی با Ball استیل 316» دیده می‌شود. این ترکیب می‌تواند برای بسیاری از خطوط فرایندی منطقی باشد، اما به‌تنهایی سازگاری کامل شیر با سیال را تضمین نمی‌کند.
هنگام انتخاب شیر توپی فولادی با تریم متناسب با سرویس، باید مشخص شود کدام اجزا با سیال تماس دارند، گرید واقعی هر قطعه چیست و Seat، Stem و آب‌بندها برای فشار، دما و ترکیب شیمیایی سیال مناسب هستند یا خیر.
چرا در بدنه فولادی از Ball استیل استفاده می‌شود؟
گوی یا Ball سطح اصلی قطع جریان را تشکیل می‌دهد و هنگام باز و بسته‌شدن با Seat در تماس است. کیفیت سطح، مقاومت به خوردگی و پایداری ابعادی این قطعه بر گشتاور و آب‌بندی شیر اثر می‌گذارد.
استفاده از Ball استنلس استیل می‌تواند نسبت به برخی سطوح فولاد کربنی بدون پوشش، مقاومت خوردگی و حفظ کیفیت سطح بهتری ایجاد کند.
گرید 316 به دلیل حضور مولیبدن، در بسیاری از محیط‌ها نسبت به 304 مقاومت بهتری در برابر خوردگی موضعی نشان می‌دهد؛ بااین‌حال، عبارت «316» نباید به‌صورت مطلق معادل ضدخوردگی تلقی شود. غلظت کلراید، دما، pH، سرعت سیال، رسوب، اکسیژن و شرایط توقف خط می‌توانند رفتار واقعی متریال را تغییر دهند.
«وقتی فقط Ball از جنس 316 است، مزیت آن فقط به همان قطعه محدود می‌شود؛ انتخاب نهایی باید براساس ضعیف‌ترین جزء در تماس با سیال انجام شود، نه مقاوم‌ترین قطعه فهرست متریال.»
بدنه فولادی چه مزیتی دارد؟
بدنه‌های فولاد کربنی در بسیاری از خطوط صنعتی به دلیل خواص مکانیکی، قابلیت استفاده در محدوده‌های مختلف فشار و دما و دسترسی مناسب مورد استفاده قرار می‌گیرند.
برای نمونه، گریدهای ریختگی خانواده ASTM A216 مانند WCB در ساخت قطعات تحت فشار کاربرد دارند؛ اما گرید دقیق باید از روی پلاک، دیتاشیت و مدارک متریال همان شیر تأیید شود. استاندارد ASTM A216 سه گرید WCA، WCB و WCC را پوشش می‌دهد و انتخاب میان آن‌ها به شرایط طراحی و سرویس وابسته است.
مزیت اقتصادی یا فنی بدنه فولادی فقط زمانی معنا دارد که متریال با سیال و محیط بیرونی سازگار باشد. اگر سیال از داخل یا اتمسفر از بیرون برای بدنه خورنده باشد، وجود Ball استیل مانع خوردگی Body، End Cap یا اتصال فلنج نمی‌شود.
اجزای در تماس با سیال را جداگانه بررسی کنید

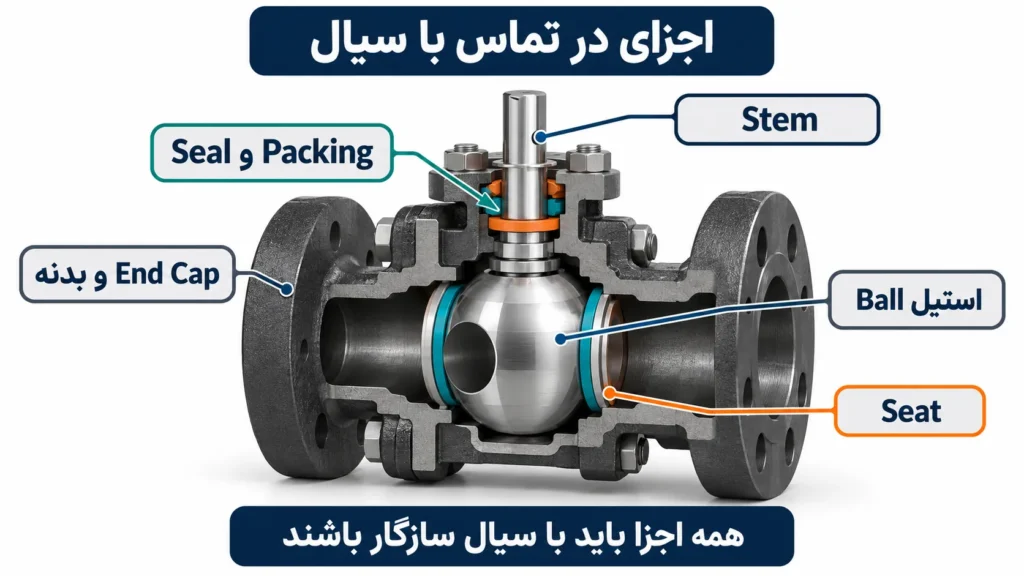

اصطلاح Wetted Parts به قطعاتی اشاره دارد که در شرایط کار با سیال تماس پیدا می‌کنند. در یک شیر توپی، این فهرست می‌تواند علاوه بر Ball شامل سطح داخلی بدنه، End Cap، Stem، Seat، Seal و گاهی قطعات کوچک دیگر باشد. طراحی شیر تعیین می‌کند تماس واقعی هر جزء چگونه باشد.
بنابراین، هنگام دریافت پیشنهاد «Ball 316» باید Bill of Materials یا دیتاشیت کامل درخواست شود. ممکن است Ball از 316 ساخته شده باشد، اما Stem گرید دیگری داشته باشد یا Seat و O-ring با دما و سیال سازگار نباشند.
جدول ارزیابی ترکیب متریال
| جزء شیر | سؤال اصلی | ریسک در صورت انتخاب نادرست |
|---|---|---|
| Body و End Cap | آیا فولاد بدنه با سیال سازگار است؟ | خوردگی، کاهش ضخامت یا نشتی |
| Ball | آیا گرید و کیفیت سطح تأیید شده است؟ | خوردگی موضعی و آسیب به آب‌بندی |
| Stem | آیا متریال و طراحی آن متناسب است؟ | خوردگی، افزایش گشتاور یا خرابی |
| Seat | آیا فشار، دما و سیال را تحمل می‌کند؟ | نشتی داخلی یا تغییر شکل |
| Seal و Packing | سازگاری شیمیایی و حرارتی چگونه است؟ | نشتی خارجی از ساقه یا بدنه |
| پوشش داخلی | آیا وجود دارد و قابل تعمیر است؟ | جداشدگی یا ازبین‌رفتن حفاظت |
آیا تماس استیل و فولاد کربنی خوردگی گالوانیکی ایجاد می‌کند؟
قرارگرفتن دو فلز متفاوت در تماس الکتریکی، در حضور یک الکترولیت مناسب می‌تواند شرایط خوردگی گالوانیکی را ایجاد کند؛ اما شدت آن فقط از روی نام دو متریال قابل تعیین نیست.
هدایت الکتریکی سیال، اختلاف پتانسیل فلزها، نسبت سطح کاتدی به آندی، دما، هندسه و شرایط بهره‌برداری مؤثرند.
به همین دلیل، نمی‌توان گفت هر شیر دارای Ball استیل و Body فولادی الزاماً دچار خوردگی گالوانیکی می‌شود یا همیشه از آن مصون است. در سرویس حساس باید ارزیابی خوردگی پروژه انجام شود و سوابق سیال، سرعت خوردگی مجاز و امکان پایش در نظر گرفته شود.
نقش Seat از جنس Ball کمتر نیست
حتی اگر Ball کیفیت مناسبی داشته باشد، انتخاب Seat نامتناسب می‌تواند باعث نشتی یا افزایش گشتاور شود. PTFE، RPTFE، PEEK و سیت‌های فلزی رفتار یکسانی ندارند و ذکر نام آن‌ها بدون بررسی Grade، ساختار و محدودیت سازنده کافی نیست.
فشار و دمای مجاز شیر نیز یک عدد مستقل و ثابت برای تمام شرایط نیست. نمودار Pressure-Temperature سازنده باید برای ترکیب Body، Seat و Seal همان مدل بررسی شود. افزایش دما می‌تواند ظرفیت مجاز برخی اجزای نرم را کاهش دهد، حتی اگر بدنه و Ball فلزی همچنان پایدار باشند.
چگونه گرید Ball را تأیید کنیم؟

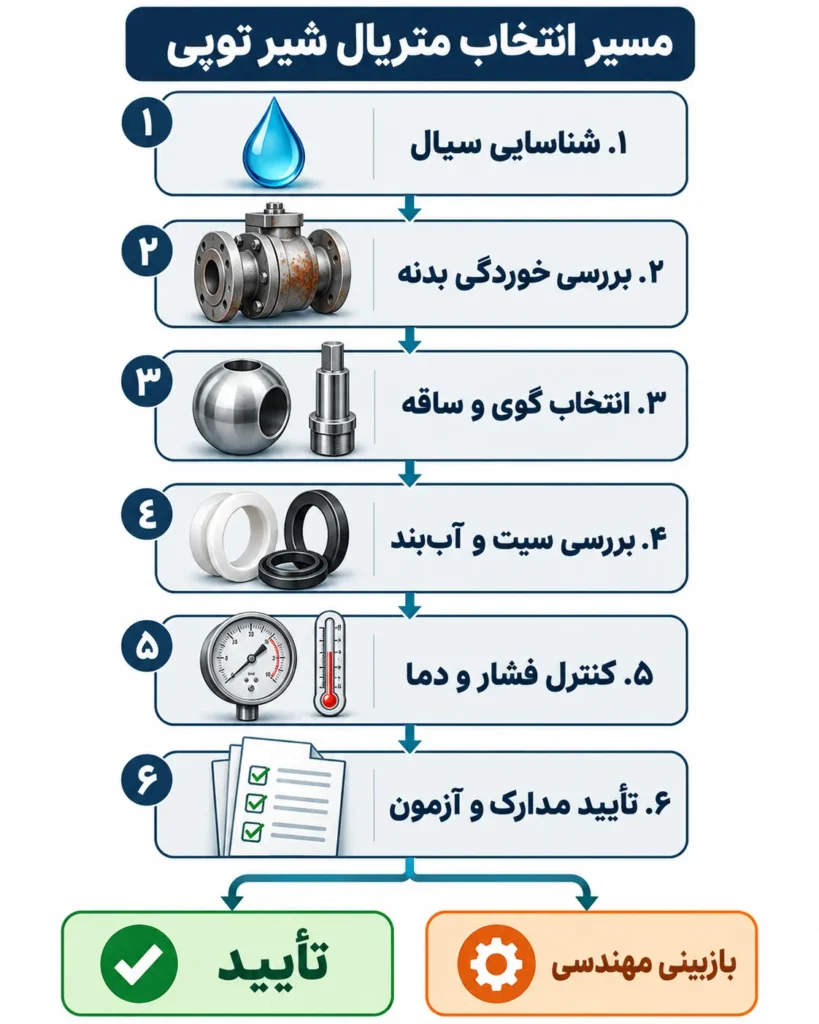

عبارت درج‌شده در پیشنهاد فروش باید به مدارک قابل‌ردیابی متصل باشد. در مرحله کنترل خرید می‌توان موارد زیر را درخواست کرد:
- دیتاشیت و Bill of Materials کامل؛
- گرید Body، Ball، Stem، Seat و Seal؛
- MTC قطعاتی که طبق قرارداد نیاز به گواهی دارند؛
- Heat Number و مسیر ردیابی متریال؛
- گزارش PMI در صورت الزام پروژه؛
- استاندارد طراحی و آزمون شیر؛
- نمودار Pressure-Temperature مدل پیشنهادی؛
- گزارش تست فشار و نشتی.
PMI می‌تواند در شناسایی آلیاژ کمک کند، اما کیفیت سطح، سختی، عملیات حرارتی یا عملکرد آب‌بندی را به‌تنهایی تأیید نمی‌کند. دامنه کنترل باید پیش از سفارش مشخص شود.
این ترکیب برای چه سرویس‌هایی مناسب است؟
بدنه فولادی همراه با Ball استیل می‌تواند برای طیفی از سرویس‌های هیدروکربنی و خطوط فرایندی انتخاب مناسبی باشد، مشروط بر اینکه خوردگی بدنه قابل‌کنترل و اجزای نرم با سیال و دما سازگار باشند.
ISO 17292 نیز الزامات شیرهای توپی فلزی مورد استفاده در صنایع نفت، پتروشیمی، گاز طبیعی و صنایع مرتبط را همراه با مقررات آزمون و بازرسی پوشش می‌دهد.
برای سیالات شدیداً خورنده، کلراید بالا، مواد اسیدی یا سرویس‌هایی با آلودگی جامد، انتخاب فقط براساس «Ball 316» قابل دفاع نیست.
در چنین شرایطی ممکن است بدنه استنلس استیل، آلیاژ مقاوم‌تر، Cladding، Coating یا طراحی دیگری لازم باشد. انتخاب باید با Corrosion Study، دیتاشیت فرایندی و الزامات مهندسی پروژه هماهنگ شود.
جمع‌بندی
Ball استیل 316 در یک شیر توپی فولادی می‌تواند کیفیت سطح و مقاومت خوردگی گوی را بهبود دهد، اما بدنه، Stem، Seat و Seal همچنان باید جداگانه ارزیابی شوند.
بهترین تصمیم از بررسی کامل Wetted Parts، مدارک متریال، محدوده فشار و دما و شرایط واقعی سیال به دست می‌آید. برای بررسی مدل‌های موجود یا ارسال دیتاشیت پروژه می‌توانید به تجهیز فولاد مراجعه کنید.
